Zylinder Rotax 122 und 123

  • Servus


    Ich versuche gerade einen Überblick über die verschiedenen Zylinder für die Rotax 122 und 123 Motoren zu bekommen. Nur die Zylinder, die in den Aprilias eingesetzt wurden, also ohne Kart-Motoren etc.


    Beim 122er meine ich schon einen guten Stand zu haben, siehe Tabelle. Gerne korrigieren falls da was nicht stimmen sollte.


    Beim 123er fehlt mir der Durchblick.


    Übersicht 122er:


      Rotax 122
        Alle mit Stützkanal
    BeschriftungCodeErsatzteilnummerBezeichnung Bemerkung Bilder
    Neben-auslässe ALS-Schlitz Auslass-kanal Verwendung (Beispiele)-------------------------------------Kommentar ----------------------------------------------------------
    223618 220HAP0223618Zylinder 9 Löcher
    x x "hoch" RS 125 MP und SF '95-'05
    RS 125 Tuono SF '03-'04
    RX 125 MT (ca. '95-'98)
    MX 125 TZ (ca. '04-'06)
    Standard für Rotax 122 "volle Leistung", mit Nebenauslässen

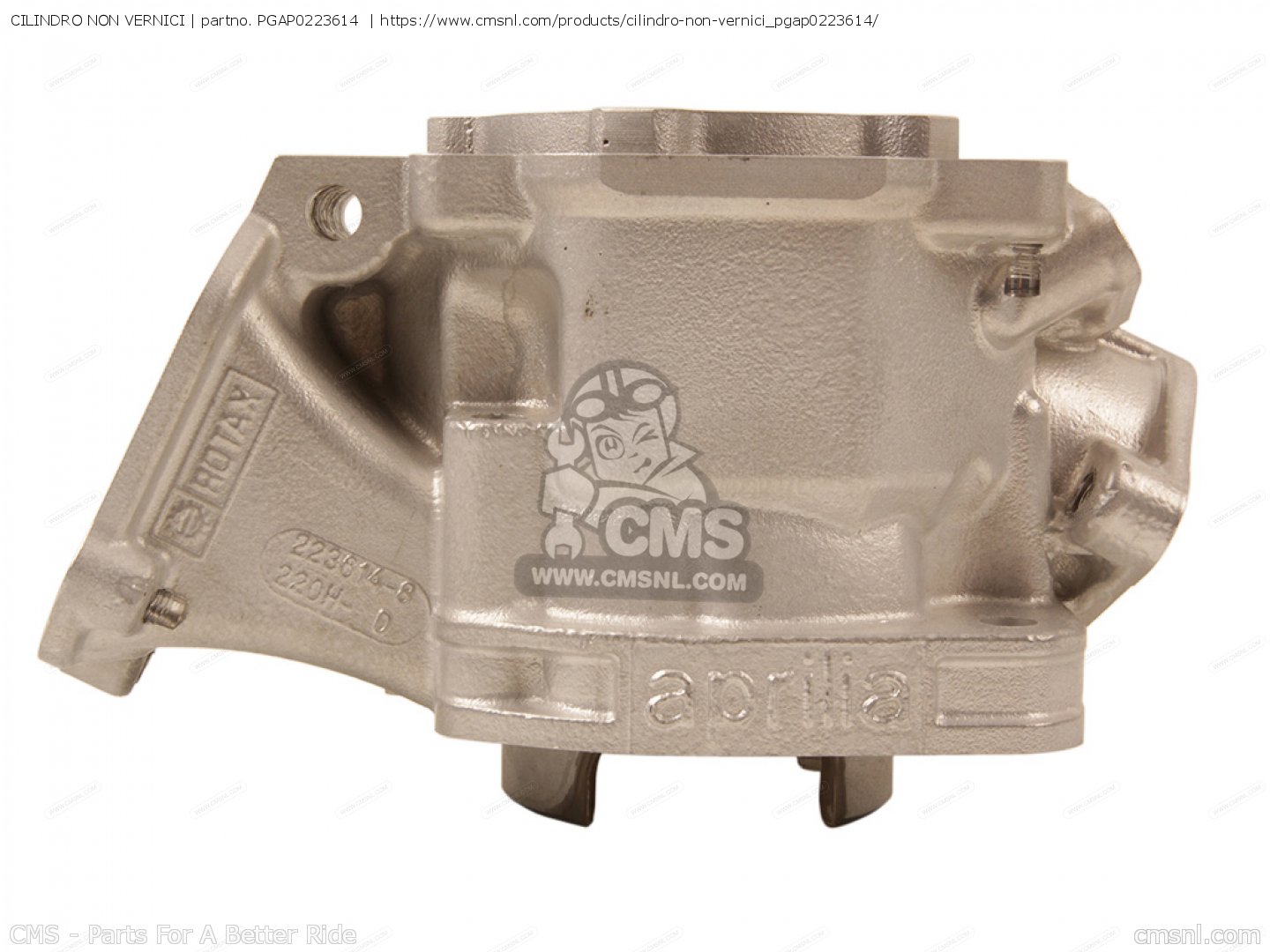

    223614-8220HAP0223614Zylinder 9 Löcher
    x x "hoch" RS 125 PY, RD und RM '06-'12
    RX/SX 125 RV und SX ('08-ca. '12)
    wie -618 220H aber äußerlich optische Unterschiede
    223615
    223618
    220LAP0223615
    AP0223618
    ZylinderSport Pro Standard
    x x "hoch" RS 125 MP "SP" '95-'97

    '95/'96: -615
    '96/'97: -618
    Standard Zylinder für RS 125 MP "SP", wie -618 220H aber längere Steuerzeiten und insgesamt kürzer (höhere Verdichtung)
    223615
    223618
    220LAP8106365Zylinder bearbSport Pro Corsa (FGF Corse)
    x x "hoch" RS 125 MP "SP" '95-'97

    '95/'96: -615
    '96/'97: -618
    bearbeiteter Zylinder auf Basis des 220L für RS 125 MP "SP"

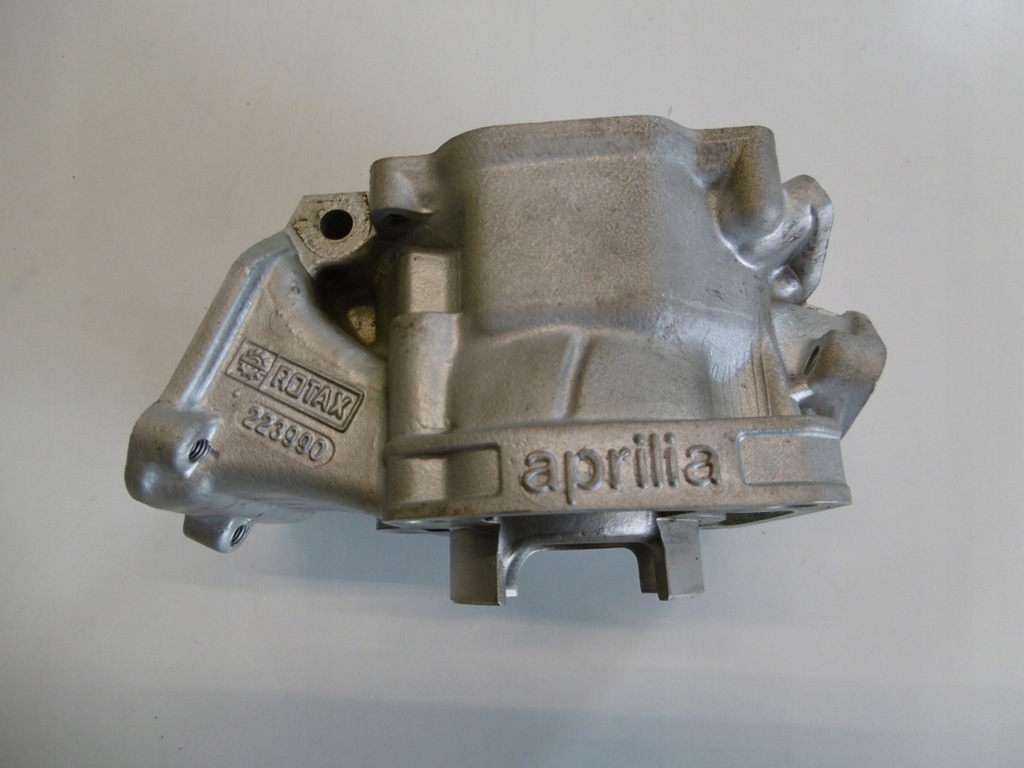

    223990220FAP0223990Zylinder 7 Löcher
    ohne x "hoch" RS 125 MP Schweiz (ca. '98-'01)
    Classic MF00 (ca. '95-'96)
    Classic MF03 Schweiz (ca. '95-??)
    ohne Nebenauslässe
    613045220MAP0613045Zylinder
    ohne ohne "flach" Classic MF01 Frankreich (ca. '95-'96)
    Classic MF04 (ca. '97-'99)
    ETX 125 PH (ca. '98-??)
    ohne Nebenauslässe, ohne ALS Schlitz, Auslasskanal flacher, Wassermantel zum Kopf teilweise geschlossen



    VG

    "Heute ist die gute alte Zeit von morgen", Karl Valentin

    Edited 2 times, last by john_d-town ().

  • Beim 123er ist das etwas komplizierter. Es gibt Zylinder mit und ohne Stützkanal. Dann gibt es mehr Ersatzteilnummern als Teilebeschriftungen bzw. Ersatzteilnummer und Beschriftung passen nicht zusammen. Evtl. gab es auch noch verschiedene Oberflächenfinishes?



    Meine erste Frage wäre: Welche 123er Zylinder gab es auch mit Stützkanal und großem Sockel?


    -223616 (220D): Mit Nebenauslässen. Hier ist es sicher, dass es beide Varianten gibt.


    -223610: "SP"-Zylinder. Gab es den auch mit Stützkanal? 1994 hatte ja das Kurbelgehäuse schon den Stützkanal. Dann müsste es doch auch -610er Zylinder mit Stützkanal geben? Die LA hatte ja 1994 noch den 123er Rotax. Habe bisher nur Bilder ohne Stützkanal gesehen. Hat da jemand ein Foto mit Stützkanal?


    -223369 (220B): Ohne Nebenauslässe aber mit Stützkanal. Ist das der Zylinder, der z.B. für die GS "Schweiz" ab ca. 1994 verwendet wurde?

    "Heute ist die gute alte Zeit von morgen", Karl Valentin

    Edited 2 times, last by john_d-town ().

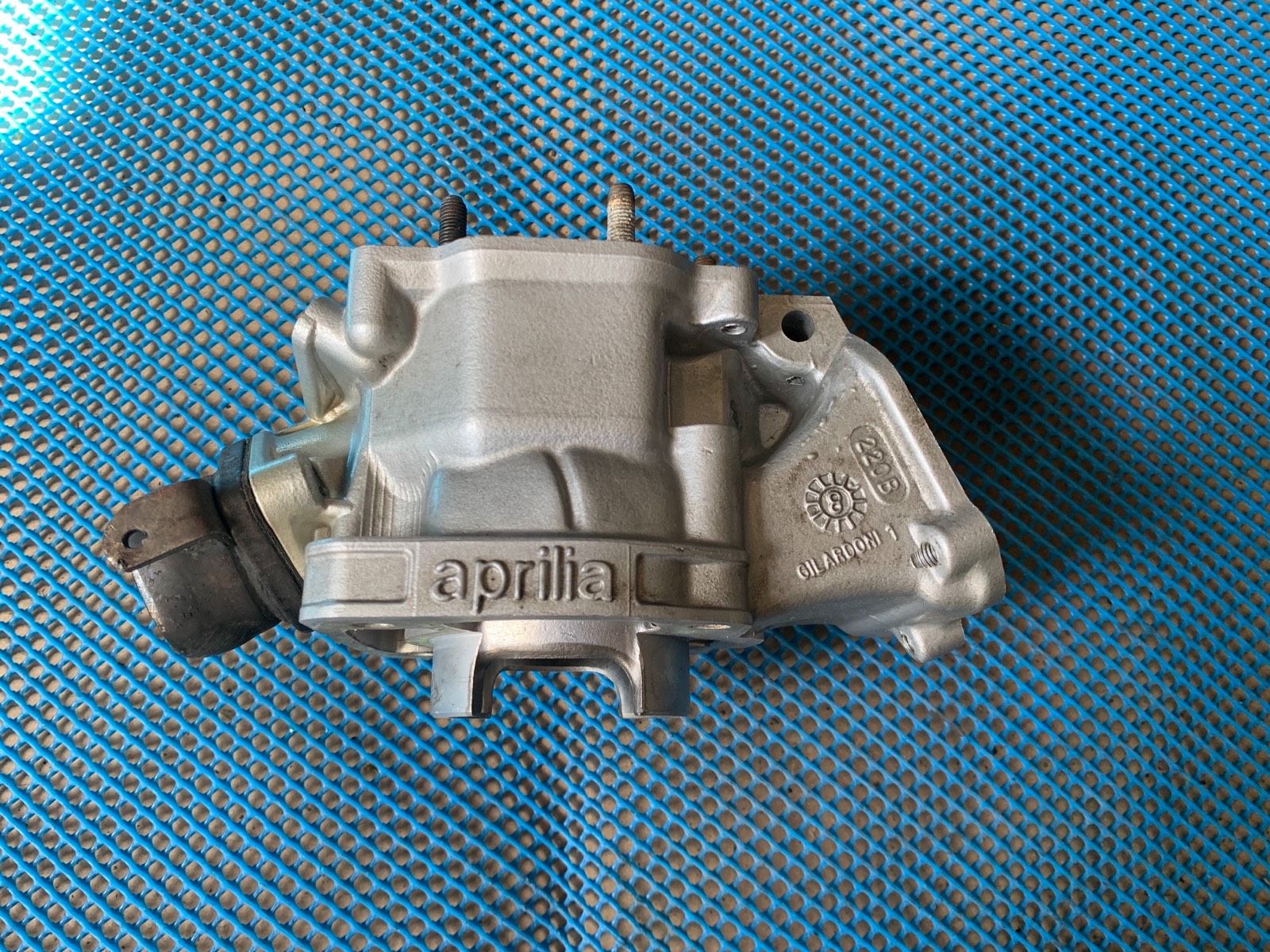

  • Bei den 123er Zylindern ohne Stützkanal und mit kleinem Sockel habe ich bisher -neben den bekannten -616 und -610 nur drei unterschiedliche Beschriftungen gefunden.


    223360: Ohne Nebenauslässe. Hat keinen Anschraubpunkt für den Rahmen!!


    223362 (teileweise 220B): Ohne Nebenauslässe aber mit Anschraubpunkt für den Rahmen. Ist dieser Zylinder sonst (Steuerzeiten) identisch zum 223360 ?


    223367: Ohne Nebenauslässe aber mit Anschraubpunkt für den Rahmen. Was ist der Unterschied zum 223362 ?? Graue Lackierung ?




    Außerdem habe ich schon was von einem 223365 und 223611 gelesen. Weiß da jemand was?


    Ersatzteilnummern gibt es z.B. noch:

    AP0223364

    AP0223368

    Ich habe aber noch kein Bild mit einer solchen Beschriftung gefunden.



    Alles sehr verwirrend, vielleicht kann jemand Licht ins Dunkel bringen. :aha:



    Danke und VG

    "Heute ist die gute alte Zeit von morgen", Karl Valentin

    Edited 2 times, last by john_d-town ().

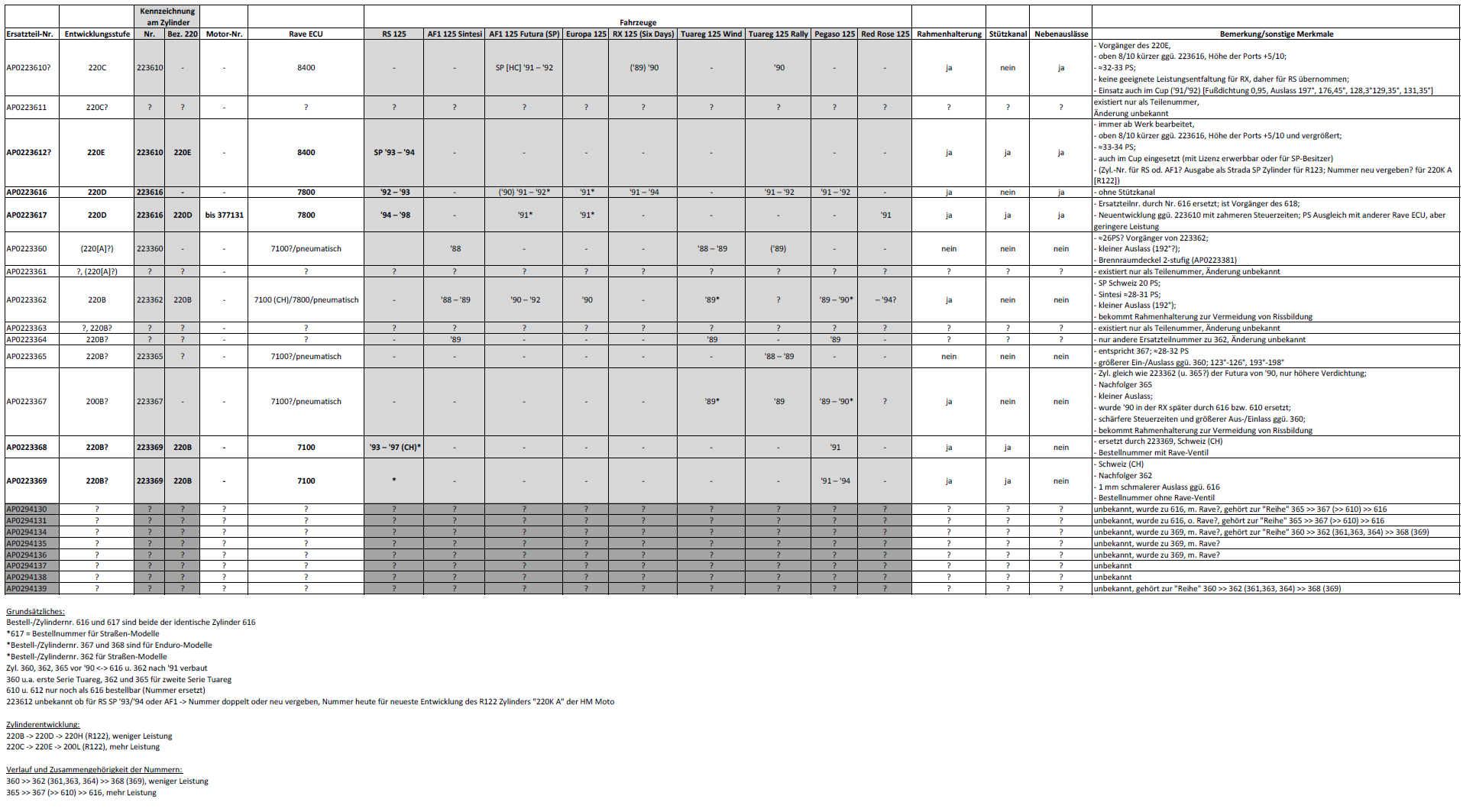

  • Hi, fand mich hier immer genug informiert:

    Zylindernummern Rotax 122 & 123

    Zylindernummern Rotax 122 & 123 (Aprilia RS 125) | Hartrusion
    Die RS 125 gibt es nicht nur mit zwei unterschiedlichen Motoren, es gibt eine Vielzahl an Zylindern, die auf diesen Motoren verbaut wurden. Ich habe versucht,…
    hartrusion.com

    Aber diese Tabelle ist vermutlich hinlänglich bekannt.

    Im Zuge meines Motor- Revisions/Tuning Projekts sind jetzt zwei etwas exotische Ersarzteile in meinem Bekanntenkreis aufgetaucht.

    Zum einen eine (abgespeckte) Kurbelwelle für den Rotax 122 (Danke, an Sven, für die Bilder) und zwei unterschiedlich schwere Versionen der Ausgleichswelle. (Danke, Andreas)

    Zu letzteren meine Frage:

    Welche Welle wurde wo (in welchem Modell) verbaut!?

    Bisher habe ich nur Gerüchte gehört.

    Gibt es hier jemanden mit profunderem Wissen oder Nachweisen dafür!?

    Es sind noch weitere Bestellnummern aufgetaucht, die im Wesentlichen Ersatztypen für (neu) nicht mehr erhältliche AGW sind.

    Bin wirklich gespannt, ob es irgendwo jemanden mit eindeutigeren Nachweisen gibt, wo die schwere Ausgleichswelle verbaut gehört, die leichtere ist möglicherweise die "Standardwelle".

    Aber wirklich selten ist die schwere Welle nicht, um zB. nur für SP Modelle zu sein.

    Durchaus möglich, dass im Kartsport die Lösung liegt, da kommen ja die Metall-Zahnräder für den Antrieb der AGW ja auch her.

    Mit sportlichem Gruss und "Immer zwei Fingerbreit Benzin im Tank"

    Sebastian

  • Hi


    Viktors Tabelle kenne ich. Die Angaben zu den Rotax 122 Zylindern passen größtenteils.


    Bei den Nummern für den 123er sind aber m.M.n. ein paar "Ungereimtheiten" drin.

    Ist kein Vorwurf, die von Viktor genannten Quellen sind halt u.U. auch nicht 100% zuverlässig. Z.B. hat der 223362 laut Bildern den "Code" 220(B) und nicht 220(A). Und eine Beschriftung mit 223368 habe ich auch noch nicht gefunden, was nicht heißt, dass es den Zylinder nicht gibt. Das versuche ich gerade rauszufinden.


    Deshalb ja meine Frage ob jemand weitere Bilder und gesicherte Infos beisteuern kann.


    Ich denke ein Teil der Verwirrung kommt auch daher, dass Teilebeschriftung und Ersatzteilnummer - gerade beim 123er - oft nicht identisch sind.


    Ich suche explizit nach den Beschriftungen bzw. den tatsächlichen Unterschieden an den Zylindern. Weil es so gut wie keine Neuteile mehr gibt ist die Ersatzteilnummer AP.... meiner Meinung nach nutzlos.


    VG

    "Heute ist die gute alte Zeit von morgen", Karl Valentin

  • SP Zylinder 95-97


    1995 (teilweise 1996) der 223615 und dann 1996/1997 der 223618:

    223615220LAP0223615
    223618220LAP0223618


    Für den Corsa wuden diese beiden genommen und weiter bearbeitet ( Bellnummer AP8106365 stimmt).

    Und ja, 220H und der 220L von 96/97 haben die gleiche Nummer. SP bekam jedoch trotzdem 220L, weil der Fahrzeugtyp ja anders war.


    Dazugehörige SP-Brennraumdeckel:

    95: AP0223383

    96: AP0223389

    97: AP0223384

    Edited once, last by 4PR1L14 ().

  • Danke für die Info. Hast du ein Bild von der Beschriftung 223615?

    "Heute ist die gute alte Zeit von morgen", Karl Valentin

  • Ich habe die Infos von 4PR1L14 zu den 122er SP Zylindern in der Tabelle ergänzt, hoffe es passt so.


    Wer noch Infos zu den 123er Zylindern hat --> her damit :smiling_face_with_heart_eyes:


    VG

    "Heute ist die gute alte Zeit von morgen", Karl Valentin

  • Hier ein Bild von der Beschriftung 223365. Soll wohl auf der Tuareg Rally '89 in Kombination mit der peumatischen Auslassteuerung verwendet worden sein (klick).


    Laut 125stradali hat der Zylinder noch keine Nebenauslässe und laut Facebook auch keinen Anschraubpunkt für den Rahmen, genau wie der 223360. Evtl. hatte dieser Zylinder ähnliche Steuerzeiten und Höhe wie der spätere 223610 ("SP") aber eben noch ohne Nebenauslässe. Aber das ist jetzt rein spekulativ :nixweiss:



    VG

    "Heute ist die gute alte Zeit von morgen", Karl Valentin

    Edited 2 times, last by john_d-town ().
