el bodo es loco

heute die erste 80er Schwarzwaldtour gemacht

So lange war es still hier, fertig ist der kleine und stahlt im neuen Glanz.


Verbaut habe ich Koyo Lager, der Zylinder ist neu beschichtet. Die Kurbelwelle hat neues Pleuelsatz bekommen und der Lagersitz links ist neu aufgespritzt. Zylinderdichtfläche…

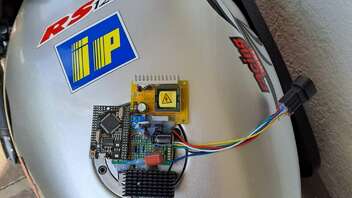

Noch ein kurzes Update: ich habe ja extra für den Reparatur Thread einen Kleinanzeigen Drehzahlmesser bearbeitet und fürs Foto eingebaut.
Den bin ich heute Probe gefahren und die sporadischen Zucker oberhalb 11.500 waren weg. Also hab ich meinen 1 Jahr…

Servus

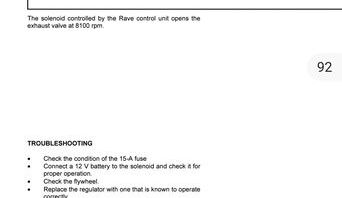

Es geistert ja immer mal wieder die angehängte PDF-Datei mit technischen Daten rum. Ich meine da drin ein paar Sachen gefunden zu haben, die nicht ganz richtig sind. Der Rotax 123 hat z.B. bestimmt keine Nippondenso Zündung. Die Daten der MPs…

Das ganze fahre ich bereits seit fast einem Jahr und über 4.000 Km , bisher bekannte Probleme sind:

* das fahren des Chinesichen Steppers auf Null nach dem anschalten der Zündung klappt nicht immer 100%ig so ist die Anzeige manchmal fehl kalibriert und…

Den Arduino mit viel Heißleim gegen Feuchtigkeit schützen und auf die Rückseite des Steppers kleben und dabei so ausrichten das er später bei eingeschaltener Tachobeleuchtung auf das Ziffernblatt keinen Schatten wirft.

Die Tachoeinheit wie folgt mit der…

Wenn die Zeigernadel ausgerichtet ist, kann der richtige Code für den Drehzahlmesser geladen werden:

(Code, 162 lines)

Ich gehe nochmal ins Detail beim Stepper umbau.

wenn man die original Platine wiederverwendet, was sinn ergibt, da der Drehzahlmesser dann 1:1 kompatibel zum Moped bleibt, kann man sich ein paar dinge sparen wie den 1Ohm/5Watt Vorwiderstand, die…

So wird der Stepper am Arduino verdrahtet:



und dann einfach mit Heißkleber auf die Tachoscheibe geklebt, der Anschlag auf der Tachoscheibe für die Zeigernadel muss entfernt werden

Als Steppermotor nehme ich einen Chinesichen Switec x.27 589 Clone




: Auto X27.589 X27-589 Gauge Speedometer Tachometer Stepper Motor Mustang Mazda3 | eBay

Der wird auch direkt vom Microcontroller gespeist. Laut Datenblatt von Atmel sind die Ausgänge…

Hier noch der Schaltplan für den Signalgenerator.

Das OLED Display ist nicht zwingend notwendig, man kann auch einen Laptop mit Arduinosoftware und dem Seriellen Monitor als Display benutzen.




Hier der Arduino Code für den Signalgenerator, es muss die…

Ich wollte mal ein paar Ideen zur Drehzahlmesser Reparatur der MP und SF Modelle in die Runde werfen.

mittlerweile spinnt ja jeder 3. Drehzahlmesser herum.
Die Hauptprobleme sind gelockerte Befestigungsschrauben, Ab vibrierte Bauteile auf der Platine und…

Laut Stroboskop funkt es jedes mal, das scheint besser zu funktionieren als man es sich vorstellen kann.

Wasted Spark Systeme sollen ja kostensparend sein und von dem her sind sie meist Analog aufgebaut, der 2. Funke wird nicht unterbunden sondern…

Super! freut mich das es funktioniert wie es soll.

Denk daran die Elektronik gegen kondensierende Feuchtigkeit zu schützen.

* Klarlack überall außer der USB Buchse
* Heißleim (mein Favorit, weil man den mit dem Heißluftfön wieder weg bekommt)
* UV Harz mit…

Der Apparat funktioniert nun einwandfrei
Kein Mucken, schaltet zuverlässig wie es sein soll. Die Testfahrt ist nun erstmal mit den originalen 7800 Umin gemacht worden. Ich bin echt hellauf begeistert und freue mich nun schon auf das Abstimmen auf die…

Nein, kein Fehler im Code.
Wenn das Display die Vollen 10.500 rpm anzeigt, ist die Masseverbindung zum Einstellpoti Fehlerhaft

Theoretisch kann die Diode auch in Reihe geschalten werden, da ich aber bei der Planung auch einen Drehzahl Abgriff an der Zündspule vorgesehen habe, und die Sperrspannung von 1000V theoretisch auch überschritten werden kann, ist sie in Sperrichtung…

Funktionieren beide.

Ich hab den billigen Satz mit Koyo auf der Kurbelwelle und IBB im Getriebe, läuft seit 4.800 Km, bei 1300Km . hab ich mal in den Block reingeschaut, alle IBB sind schön geschmeidig gewesen.

Zahnräder gibt`s hier:

https://der-kartshop.de/Ausgle…JJW9J6byIImYaAm0zEALw_wcB

https://der-kartshop.de/WASSERPUMP-RAD-28-13Z-ROTAX-MAX

https://der-kartshop.de/WASSERPUMP-RITZEL-16Z-ROTAX-MAX

Die Membrane vom Max passen auch am 122

So Jungs zwei Tage Motodromo Castelletto di Branduzzo sind vollbracht. Satte 280min Fahrzeit in 20min. Turns hab ich auf die Rg gespult (14stk.) durchgelaufen sind gut 35liter edelster 100 oktan Kraftstoff. Was soll ich sagen, außer feintuning war…
