Maße Sachs Boge Federbein einstellb. ???

  • Hallo zusammen


    Hat einer ein einstellbares Sachs Boge Federbein und kann mir folgende Maße geben ?


    1.Abstand Federteller zur Mitte der Befestigungsbohrung unten ?


    2. Aussendurchmesser der Feder ?



    Danke!!

    ich kompensiere Appetit durch Leichtbau :aha:

  • Danke.


    Hab kein geeignetes SolidWorks auf dem Rechner.

    Im 3d PDF Viewer sehe ich die Abstände leider nicht in Millimeter.


    wäre also klasse, wenn du nachmessen könntest

    ich kompensiere Appetit durch Leichtbau :aha:

  • Ach und nicht zu vergessen: ich meine die Kronmuttern unten zur Verstellung. Also der kleinst mögliche Abstand derer zur Bohrung Mitte unten, quasi wenn alle Vorapannung rausgenommen wird und halr den Federdurchmesser aussen

    ich kompensiere Appetit durch Leichtbau :aha:

  • Hi


    Also Federdurchmesser aussen 67-68mm (gelbe Feder)

    -Lochmitte zu GewindeAnfang unten 75mm



    Eingestellt für etwa 5-6mm Negativfederweg ohne Fahrer sind: Lochmitte zu Unterkante untere Gewindemutter 88mm

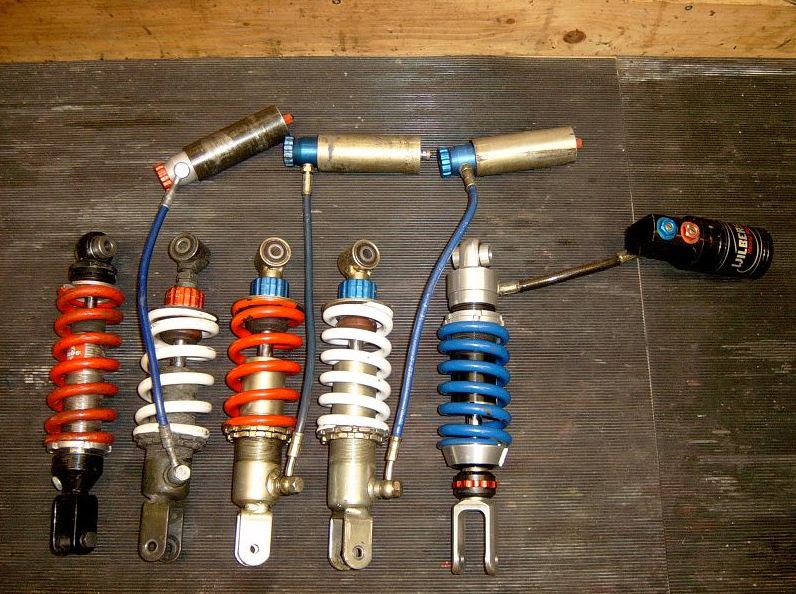

    Federbein ist von der Bauart wie das 2. Von links. Da gibt es wohl verschiedene Ausführungen am oberen Auge, was sich auf die Position der Feder auswirkt


  • danke vielmals !!!
