Beiträge von JimmyRR

  • Wellendichtring kupplungsseite

    Hast Du denn keine Reparaturanleitung oder Expl.zeichnungen zu dem Motor? Dort sieht man eigentlich ganz genau was wohin und wieherum einzubauen ist. Kann Dir die gerne zukommen lassen. :man_tipping_hand_medium_dark_skin_tone:

    Du meinst wahrscheinlich den O-Ring der in der Nut von dem getriebeseitigen KW-Stumpf sitzt. Wenn er bei dir nicht verbaut ist, hat das Plastikrad ordentlich Spiel auf der Welle gehabt.

  • Der Drehzahlmesser Reparatur Thread

    ...Weiter...

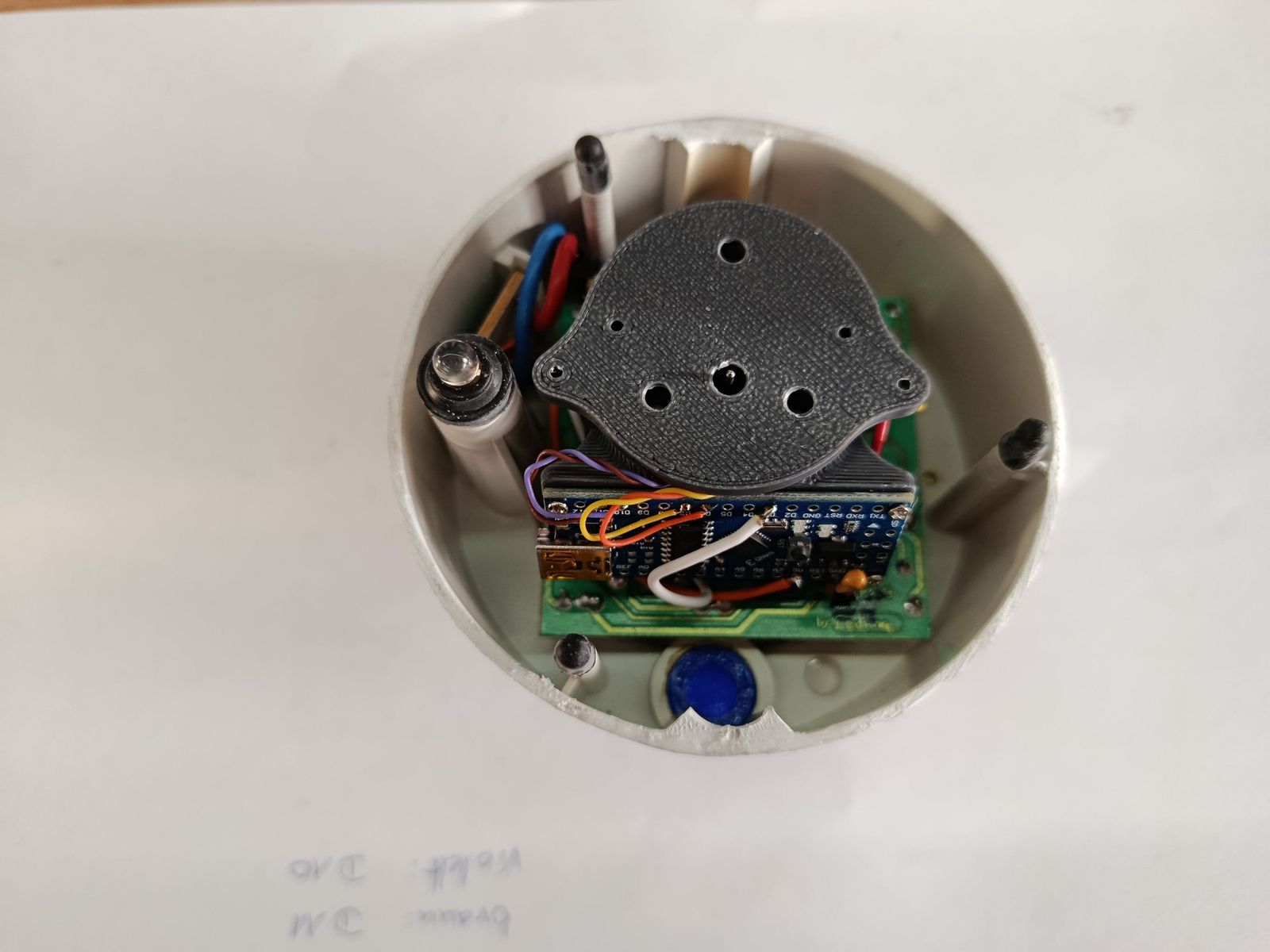

    Stepper mit Arduino verbunden

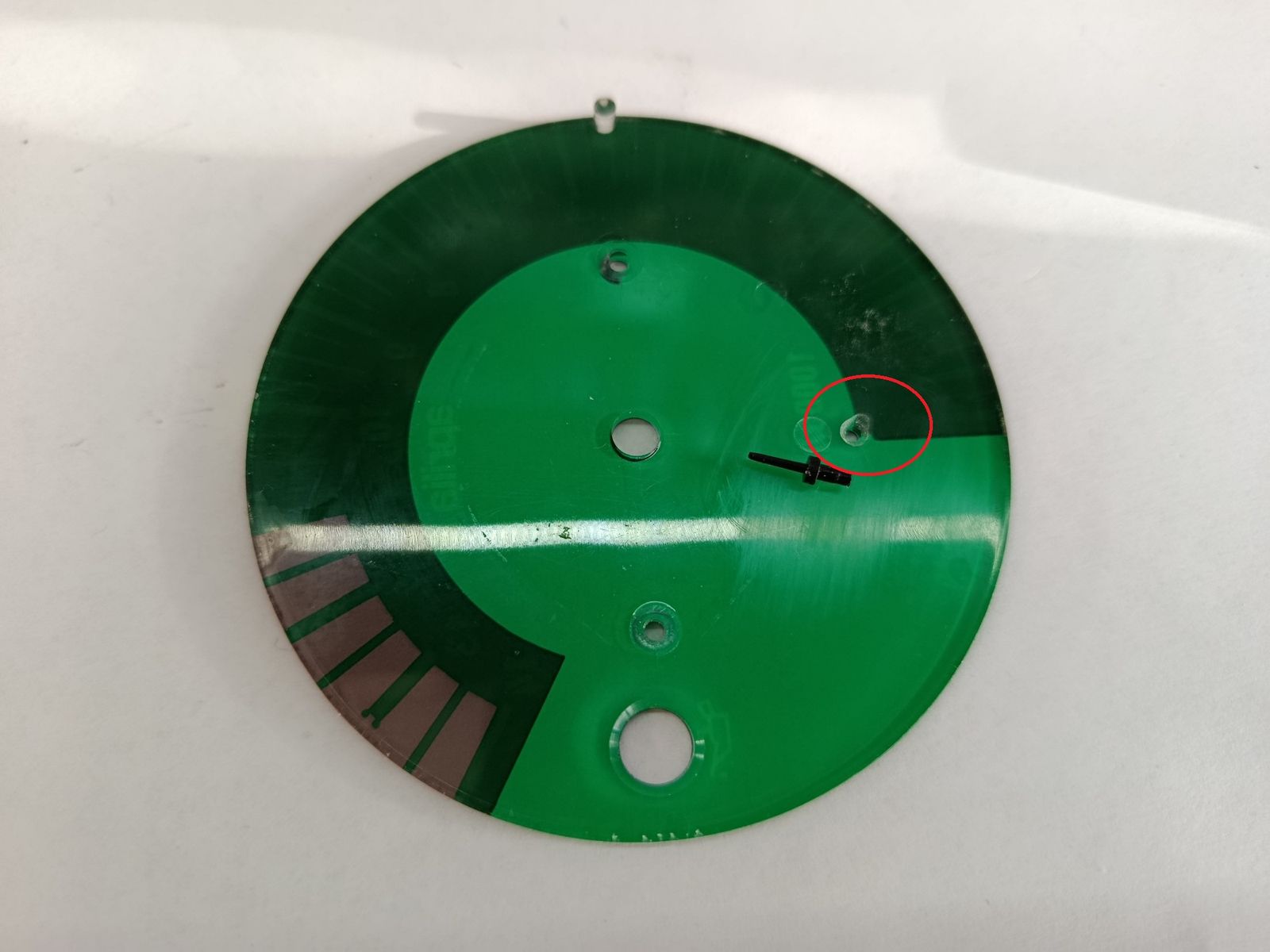

    Tachoscheibe Nadel entfernen und im hinteren Bereich der Bohrung für die Nadel Material entfernen, bis eine glatte Oberfläche vorhanden ist. Mit Schleifpapier und Senker.

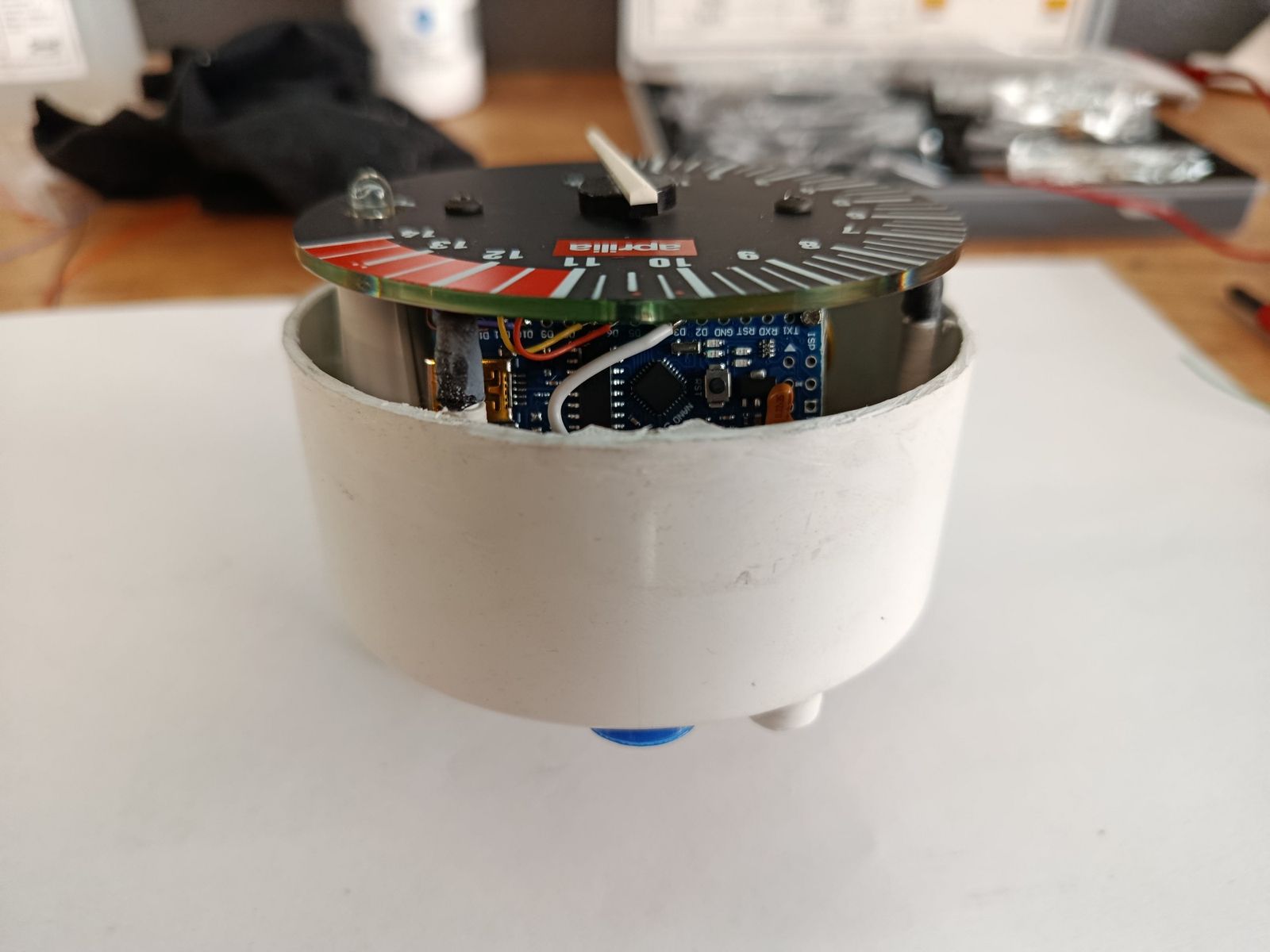

    Jetzt muss zuerst die Tachoscheibe (richtig herum) montiert und die Nadel kalibriert werden. Anschließend das "normale" Programm ohne die fixen 8000 U/min auf den Arduino übertragen. Das Prozedere sollte aus dem vorhandenen Thread bekannt sein. Danach erst alles in das DZM Gehäuse einsetzen (man kommt sonst nicht mehr an den Arduino zum Programmieren).







    Der DZM kann nach einem Funktionstest wieder geschlossen werden.

  • Der Drehzahlmesser Reparatur Thread

    Aus aktuellem Anlass würde ich zu diesem Thread gerne etwas beisteuern.


    Um das Verkleben des Steppers auf die Scheibe zu umgehen, habe ich einen Adapter/Halter für den Steppermotor, Arduino und das HW532 Optokoppler Modul entworfen. Hier in rot zu sehen.

    Wichtig: Ob es zu einer Beeinträchtigung der Ausleuchtung kommt habe ich nicht getestet, da ich keinen beleuchteten DZM benötige!

    Ich habe die original DZM Platine weiter genutzt. Wenn die Platine nicht mehr genutzt werden soll, muss der Adapter mit Ausgleichsscheiben in Dicke der Platine unterlegt werden.






    Die ausgedruckten Teile (M4 Muttern schon montiert). Die Füße werden mit Sekundenkleber unter den Halter geklebt.






    Die M4 Muttern gehen bewusst stramm in die Aussparung. Das soll ein herausfallen bei der Montage verhindern.

    Bei der Endmontage empfiehlt es sich, die Schrauben mit einem Tropfen Schraubensicherung zu sichern.






    Vorbereiten des DZM Gehäuses. Hier müssen die vorhandenen Bohrungen auf 4mm aufgebohrt werden. Auch die Platine, falls sie weiter verwendet werden soll. Dann mit einem zum Schraubenkopf passenden Bohrer, in meinem Fall ein 7mm, die Senkbohrung vorsichtig aufbohren, damit die Schrauben nachher leicht einzuschrauben sind.






    Vorbereiten des Steppers und des Adapters





    Stepper mit Adapter verschraubt. Ich habe M2x10 Schrauben benutzt. Dazu die Bohrung im Stepper auf 2mm vergrößern und mit einem 3,5mm Bohrer eine leichte Senkbohrung erzeugen. Oder gleich etwas längere Schrauben benutzen.

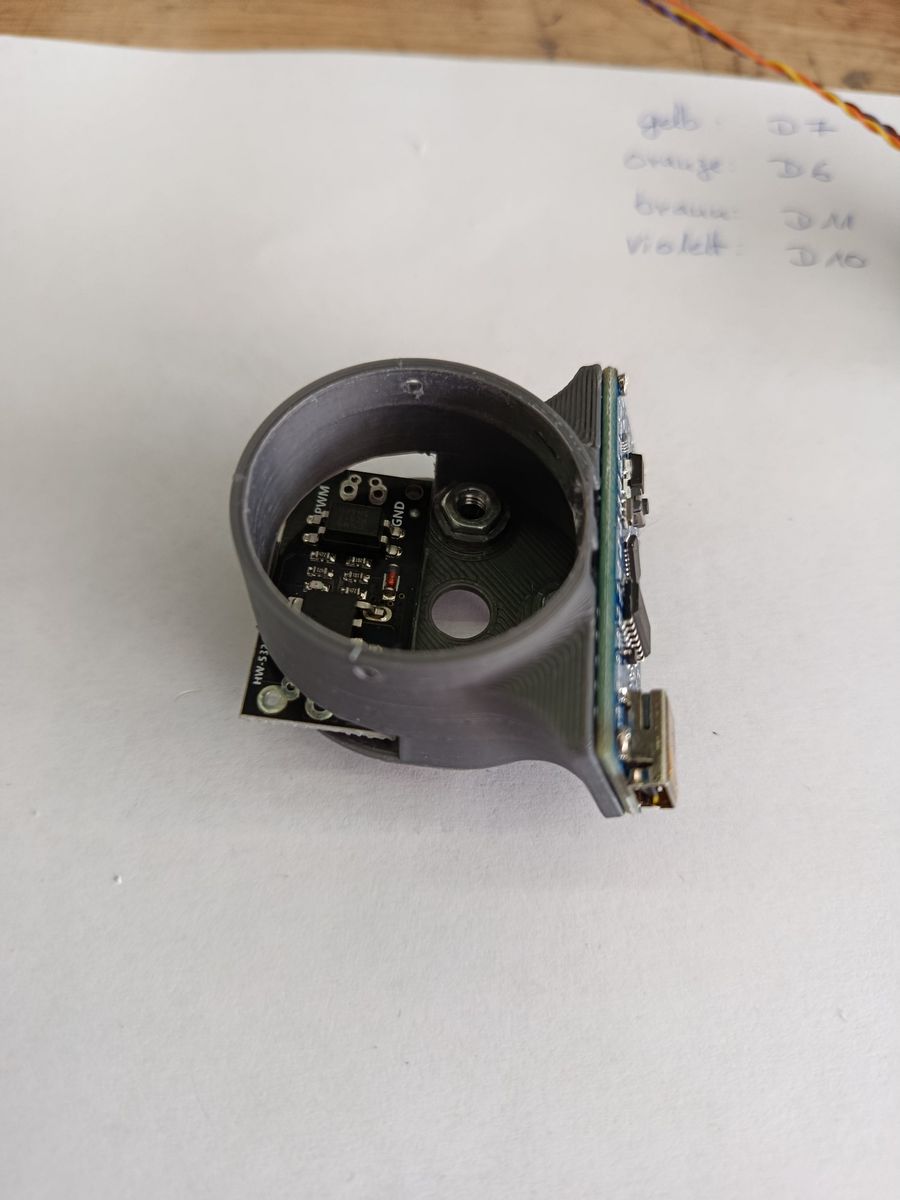

    Jetzt das Unterteil mit dem Arduino und dem HW532 Modul (mit Sekundenkleber oder Heißkleber fixieren) bestücken.

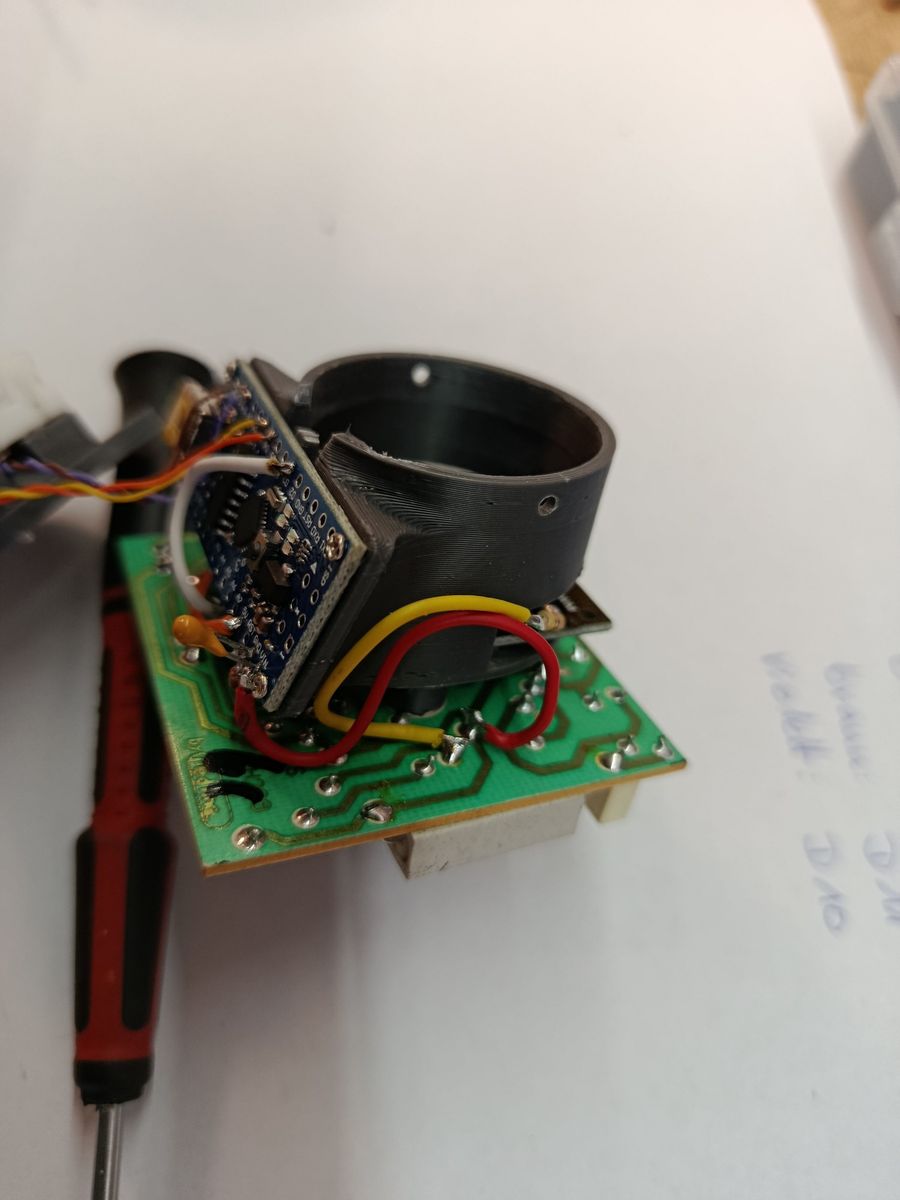

    Zum besseren verdrahten habe ich die alte DZM Platine und das Unterteil mit 2 Schrauben fixiert.

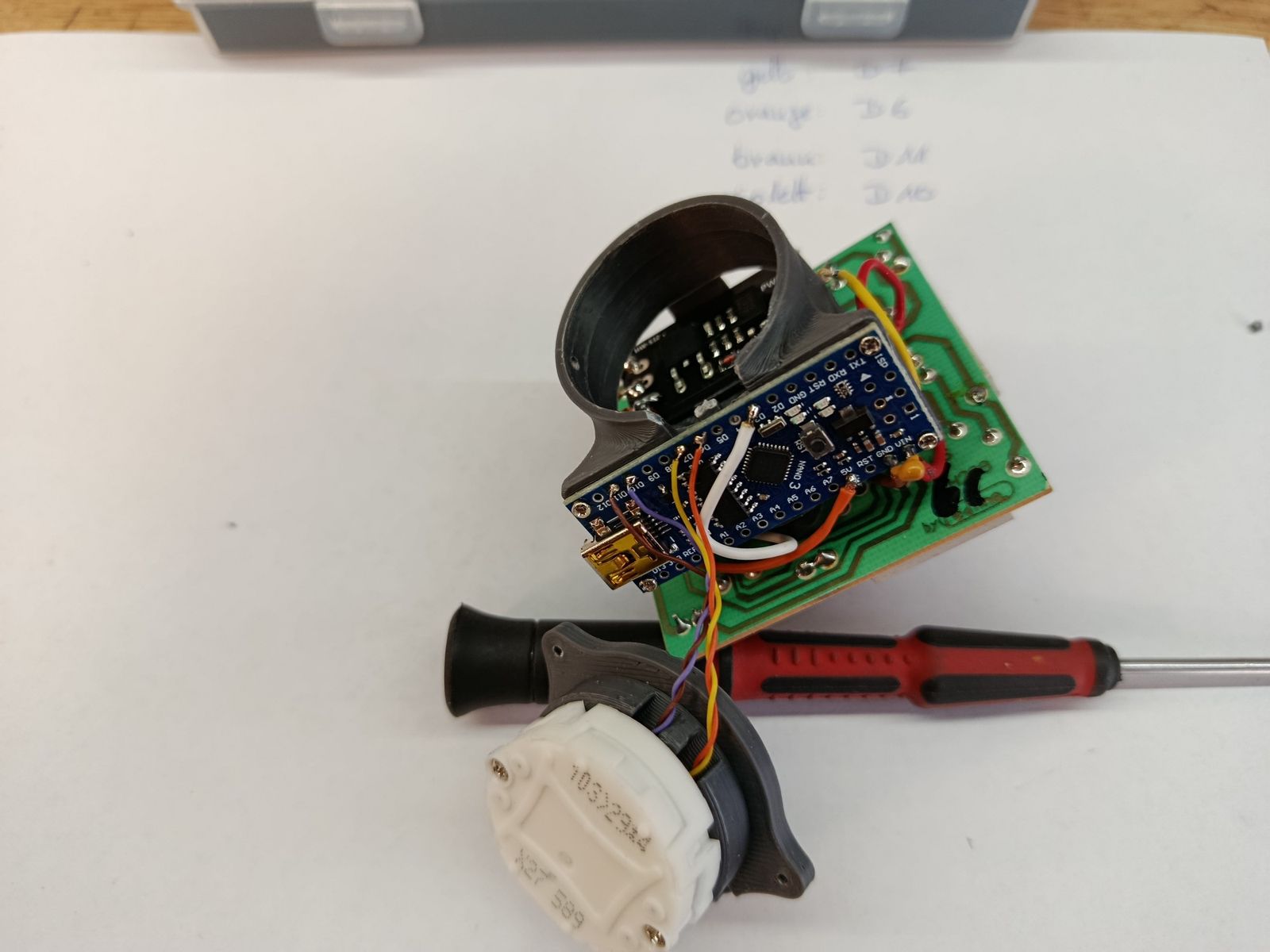

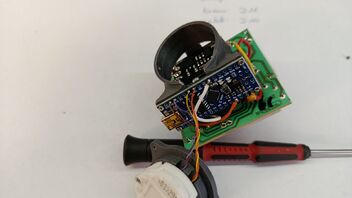

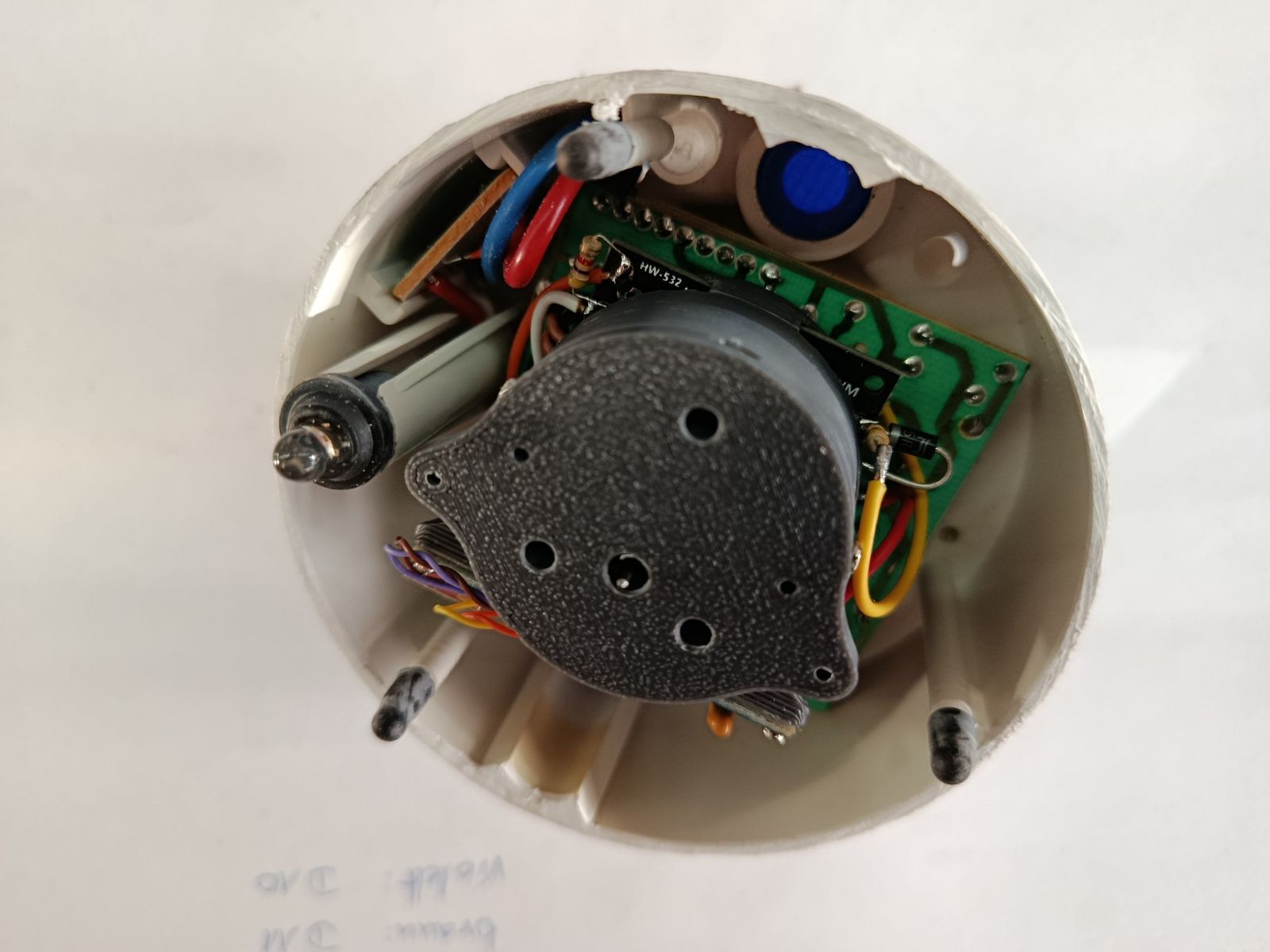

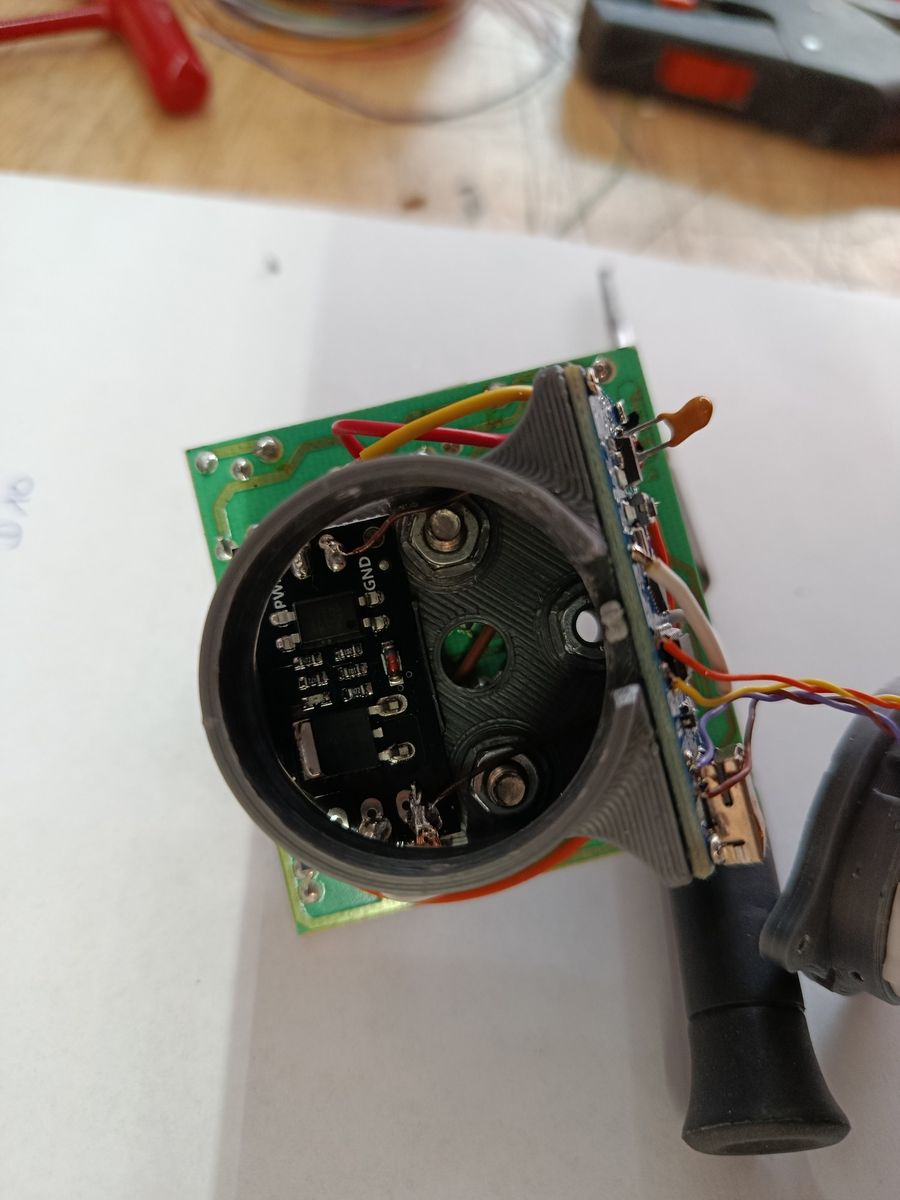

    Fertig verdrahtet sieht es bei mir so aus.







    Gleich geht´s weiter...

  • Aprilia RS 125 PY springt nicht mehr an…

    Kontakte

    Zündkerze - Zündkerzen Stecker,

    Zündkerzen Stecker - Zündkabel,

    Zündkabel - Zündspule,

    vielleicht auch mal anschauen.


    Bei mir war mal das Kabel minimal aus dem Zündkerzen Stecker vibriert. Bei ausgebauter und auf den Motor gelegter Kerze war ein Zündfunke an der Kerze, bei eingebauter Kerze ist er wo anders übergesprungen.

  • Original Feder für Auslassschieber

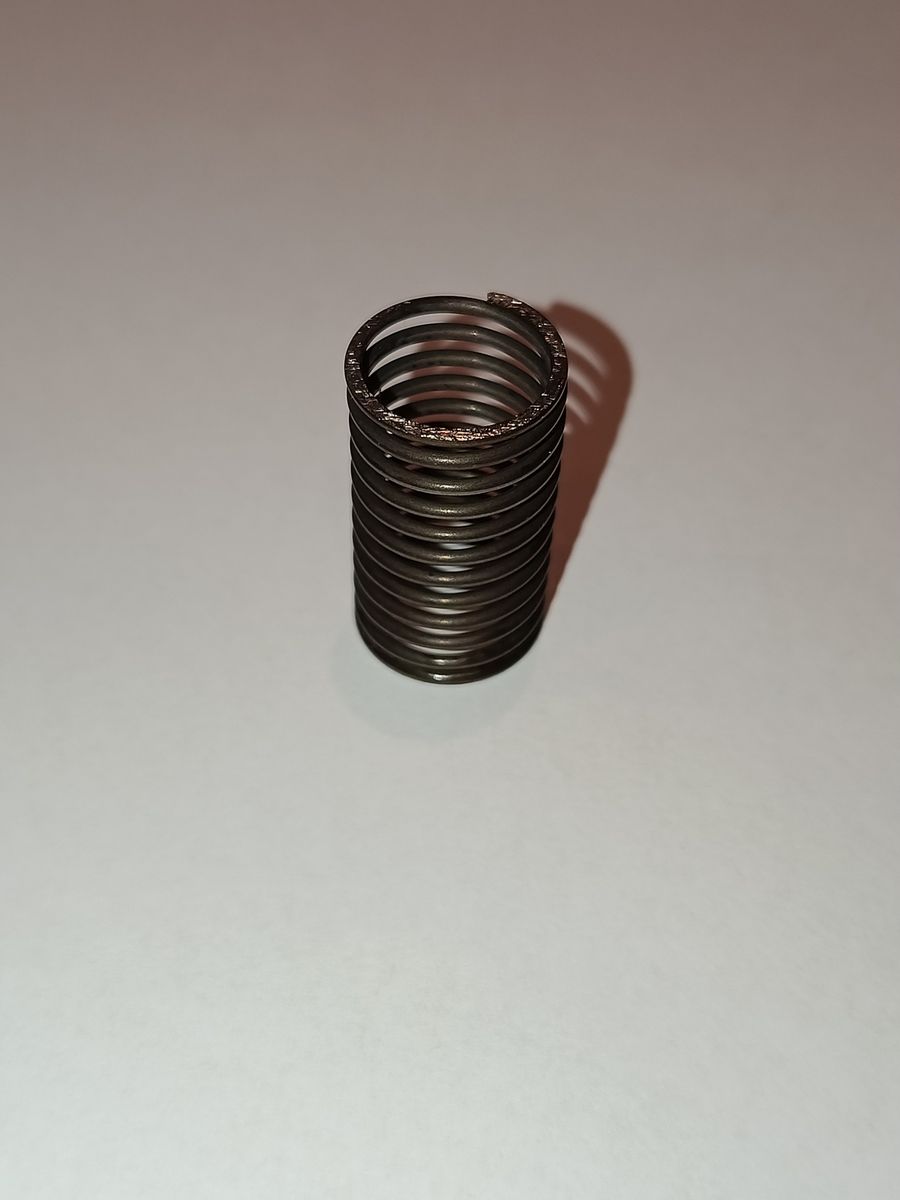

    Die Federn sind da!



  • Original Feder für Auslassschieber

    Die Lieferung ist für KW9 angegeben. Sobald ich die Federn erhalten habe, poste ich es hier. Bitte dann per PN wegen Lieferanschrift usw. bei mir melden.


    Stückpreis 8€

    Porto + Verpackung 3€ (Warensendung ohne Sendungsverfolgung)


    Bei Abnahme von 10 Stück kann ich 6€ pro Stück machen.
