Hallo, diesmal wieder ein Steuerungsprojekt, der RPM Switch, ein miniaturisiertes Steuergerät mit Aktuatortreibern für Shiftlight, Servos, RC Servos, Solenoiden/Hubmagneten, DC-Motoren/Beschleunigerpumpen, Injektoren, NOS, FlapValves, motorisierte Spoiler, Luftventile/Popoff, und universellem PWM Ausgang für Tacho, VU Meter, ECU, ...
Die Servos machen nicht nur Auf/Zu, sondern öffnen/schließen auch linear oder 2stufig, für zB variable Ansauglänge, Trommel-Auslasssteuerungen, und RS250 2-Stufen Auslass.
Für Hubmagnete und sonstiges gibt es 2 schaltbare Drehzahlbänder, für zB Selbstreinigungsfunktion bei Aprilia (Auslass öffnet zwischen 500 und 2500upm).
Der RPM Switch ist die Weitetentwicklung des Universal Valve Controller, mit viel mehr Funktionen, gegliedert in 5 Modi:
-RC Servo
-Servo
-Single/double Switch
-Timer
-PWM
Das Drehzahlsignal kann von überall kommen wo es Wechselstrom oder Pulse gibt, zB CDI, Tacho, Generator, Pickup, ECU, ... es funktioniert von ca 5V bis über 300V. Ein Filternetzwerk kann über das Menü ausgewählt werden, ebenso die Pulse pro Umdrehung (bis max 8).
Es gibt 3 verschiedene Hauptbildschirme, und je nach Modus Menüs für Schaltdrehzahlen, Drehzahlband, Ausgangsstrom, Haltestromabsenkung, Einschaltzeiten, Servo Positionen, PWM, etc.
Ein integrietes Voltmeter zeigt die Bordspannung, die Maximaldrehzahl wird erfasst, ebenso die Laufzeit seit Zündung ein.
Die Schaltung misst nur 41x31x12mm, kann 4 Ampere für 5V RC-Servo ausgeben, und 5A Dauer (9A Spitze) für Servos, Magneten und sonstige Verbraucher.

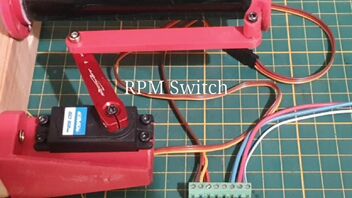

Hier 2 Videos mit Servos und Shiftlight:
Sobald ich mal dazu komme, mache ich aktuelle Bilder vom Menü. Hoffe euch gefällt das Projekt, lasst ein like da ✌️
